Введение
DS5602 — это портативный проводной 2D-сканер штрих-кодов, оснащенный 30-пиксельной камерой глобальной экспозиции и превосходной производительностью считывания.
Он может легко считывать штрих-коды на различных носителях, таких как бумага, продукты, экраны и т. д.
В основном его можно применять для мобильных платежей, сканирования штрих-кодов товаров, подсчета запасов и т. д.
Появление

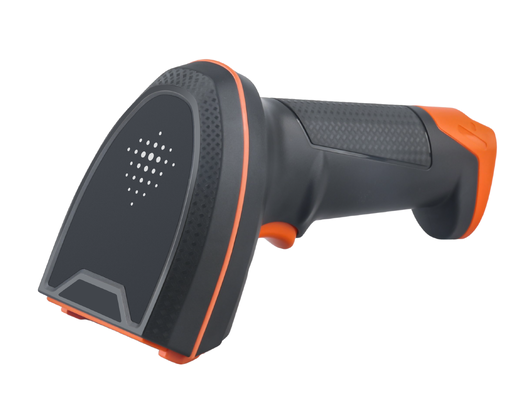

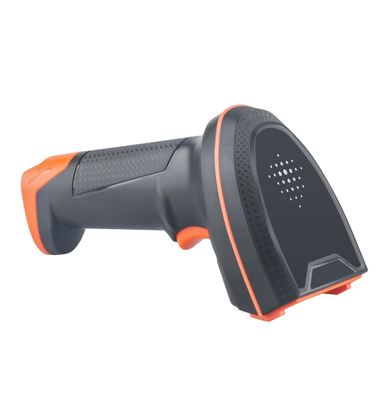

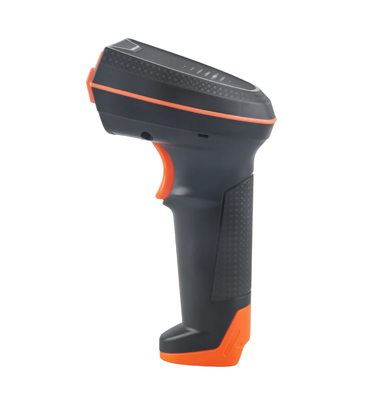

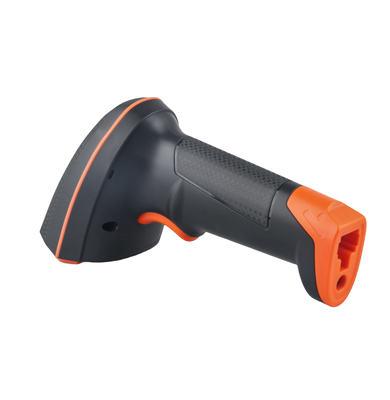

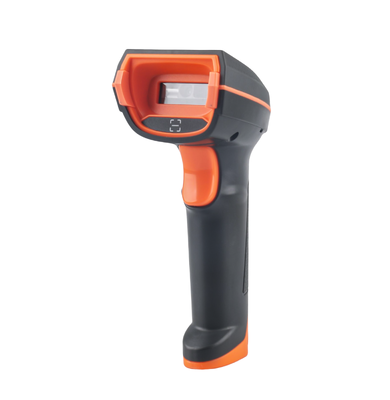

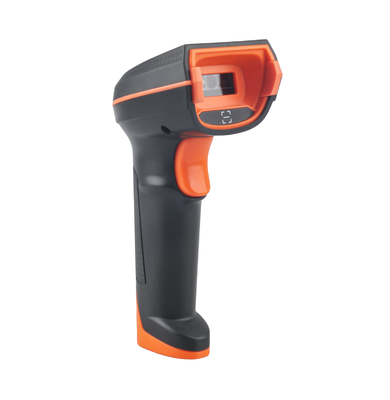

На следующем изображении показан внешний вид DS5602 со световым индикатором сканирования и выходом звукового сигнала над ним. Спереди имеется окошко для чтения штрих-кодов, проводной интерфейс в нижней части, кнопка на ручке.
Внимание:
> Чтобы обеспечить отличное качество чтения сканера, следите за чистотой устройства.
> Для чистки окна используйте мягкую ткань. Не распыляйте жидкость на окно.
Особенности продукта
> Он может легко идентифицировать все основные 1D и 2D штрих-коды, имеющиеся на рынке, благодаря высокопроизводительному микроконтроллеру.
> Его камера с глобальной экспозицией 1280*1024 пикселей может легко считывать штрих-коды размером более 3 миллионов, что соответствует потребностям ежедневного сканирования.
> Он может легко считывать штрих-коды на бумаге, печатной продукции, пластике и экране с помощью технологии 2D-изображения.
> Он поддерживает несколько режимов работы для удовлетворения различных требований к чтению.
> Он поставляется с виброподсказками.
> Имеет съемные кабели и два интерфейса (USB (USB-KBW, USB-COM), RS232 (опционально)).
> Он имеет высокую совместимость и поддерживает WINDOWS, Android и любую домашнюю систему.
> Он поддерживает онлайн-обновления, индивидуальную разработку и вторичную разработку.
> Это защита от падения и вибрации с высокоинтегрированной структурой двумерного декодирования.
> Он имеет лазерную текстуру, видимую текстуру и отличные тактильные ощущения.
Коммуникационный порт
Для работы сканер должен быть подключен к хосту, которым может быть главный ПК, POS-машина, микроконтроллер, хост Android или другое интеллектуальное терминальное устройство с интерфейсом USB или RS232.
1. Хост-интерфейс USB[гнездо USB]
2. Хост-интерфейс RS232 [DB9-папа]
Проводной интерфейс
USB
RS232
Схема проводов
USB
RS232
Размер структуры
Единица измерения: мм
Производительность
| Режим связи | USB(USB-KBW,USB-COM),RS232(Онеобязательно) |
| Датчик | КМОП с глобальным затвором |
| Пиксель | 1 300 000 пикселей, 1280*1024 |
| Точность чтения | ≥3 мил/0,076 мм (ПК 90%, КОД 39) |
| Глубина резкости | 30–500 мм (различные диапазоны штрих-кодов) |
| Скорость декодирования | 65 СМ/С |
| Режим сканирования | Ручное, автоматическое определение, командное управление |
| Режим подсказки | Светодиод,Зуммер |
| Перспектива | 41° * 31° |
| Угол чтения | Крен: ±360°, наклон: ±60°, наклон: ±55° |
| | Условия испытаний: КОД 39,10 мил/0,25 мм, ПК 90% |
| Контрастность печати | ≥15% |
| Окружающее освещение | Темная среда, внутренний естественный свет |
| Кодовая система | 1D: UPC-A, UPC-E, EAN-8, EAN-13, код 128, GS1-128, код 39, код 32, код 93, код 11, чередование 2 из 5, матрица 2 из 5, промышленный 2 из 5 (прямые 2 из 5), Codabar (NW-7), MSI, GS1 Панель данных (всенаправленная, ограниченная, расширенная) и т. д. 2D: QR-код, микро-QR-код, матрица данных, PDF417, Micro PDF 417, Aztec и т. д. |
Механические/электрические параметры
| Вес продукта | 148 г (сканер) |
| Внешний вид Размер | Д168,5 мм * Ш70,0 мм * В91,0 мм |
| Длина провода | 1,8 метра |
| Тип интерфейса | USB-папа, DB9-мама |
| Входная мощность | 5 В постоянного тока 1 А |
| Текущий | 230 мА (средняя работа), 33 мА (режим ожидания) |
Рабочая среда
| Рабочая температура | от -20℃ до 50℃ |
| Температура хранения | От -40 ℃ до 70 ℃ |
| Рабочая влажность | От 5% до 95% (без конденсации) |
| Испытание на транспортную вибрацию | 10 ч при 125 об/мин |
Список запасных частей
| Кабель | USB: используется для подключения сканера и хоста для связи и зарядки. |
| | RS232(открытие): Он поставляется с блоком питания постоянного тока для подключения сканера к хосту и для последовательной связи.
|
| | USBсиловой кабель (открытие): Он используется для подключения сканера к хосту источника питания и для подачи питания через последовательный порт. |
| Адаптер питания (открытие) | Выход: 5 В постоянного тока, 1 А, вход: 100–240 В переменного тока, 50–60 Гц, может использоваться для источника питания последовательного порта. |
> Проверьте, какие порты доступны на вашем хосте, чтобы выбрать правильный тип продукта.
> При необходимости обратитесь к производителю, чтобы настроить нужный вам тип интерфейса.
